国产CPU主板

一、主要技术指标

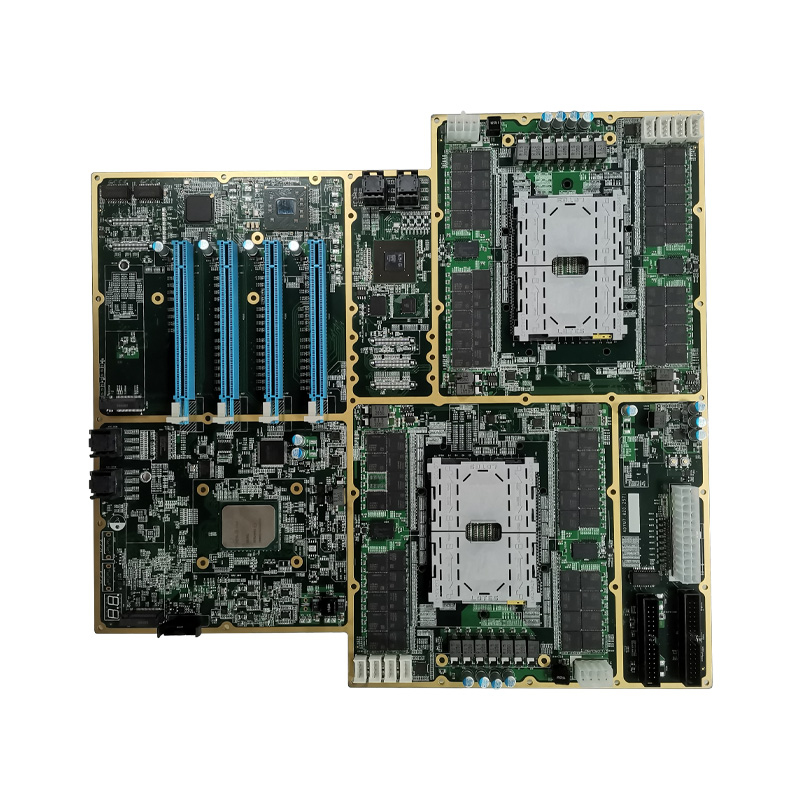

Purley双路至强服务器主板具有以下功能：

1. 可搭载两颗CPU高性能处理器，LGA3647座，支持Xeon™ Gold系列CPU Gold 6256/6258R；

2. 板载内存的方式，每CPU两个通道，每通道64GB DDR4 Reg ECC，共256GB；

3. 板载Intel® PCH C621/C622/C623/C624芯片组；

4. 板载通用接口（调试）、PCIe标准槽3条、扩展坞槽1条；

   A 风扇：8个风扇接口，支持PWM调速及转速反馈控制；其中2个为CPU风扇；

   B SATA/SAS：

  ① PCH：iSATA输出2组4通道接口SFF8643；

   ② PCH：sSATA输出2个标准SATA接口和1个SATA的M.2 2242/2280接口；

    ③ 阵列芯片：输出2组4通道接口SFF8643。

C USB：4个USB2.0接口，10个USB3.0接口，其中USB3.0引出4路通过前面引出，其余的引入尾部高速连接器接口；

D M.2 NVME：CPU2输出1个PCIe 3.0 x4的M.2 2280接口；

E PCIe：CPU1输出2条标准PCIe 3.0 x16槽，CPU2输出2条标准PCIe 3.0 x16槽，支持标准全高全长卡安装，当使用单CPU时（CPU1），应支持安装2块双槽扩展卡；CPU2输出1路标准PCIe 3.0 x16槽引入扩展坞插槽；

F 音频：1路音频输出接口，1路MIC接口，引出到尾部高速连接器接口；

G 网口：2路万兆网口，4路千兆网口，引出到尾部高速连接器接口；1路BMC网口引出到前面板扩展接口；

H 显示：1路VGA接口，引出到尾部高速连接器接口；

I  串口：2路RS232接口，引出到尾部高速连接器接口；

5. 具备BMC功能，可以进行IPMI管理，独立BMC LAN网口，可通过web远程访问服务器主板，获取其状态信息，BMC支持iKVM功能；

6. 万兆网口支持双口绑定方式；

二、产品性能指标

Purley双路至强服务器主板性能指标要求：

1. 支持最大CPU TDP 205W；

2. 内存频率不低于DDR4 2933；

3. BMC不低于AST2500；

4. PCIe标准槽为PCIe 3.0 x16，扩展坞连接座高速差分支持10Gbps；

5. 千兆网口支持10/100/1000Mbps自适应；万兆网口支持降速千兆；万兆网口双口绑  定使用时速率达20Gbps；

6. VGA接口支持最大分辨率1920x1200；

7. 串口支持最大波特率115200bps。

三、供电要求

  1. 服务器电源供电工作电压：+12V、+12Vsb；

  2. 标准ATX供电工作电压：+12V、+5VsB；

  3. 机壳地与电源地分开。
